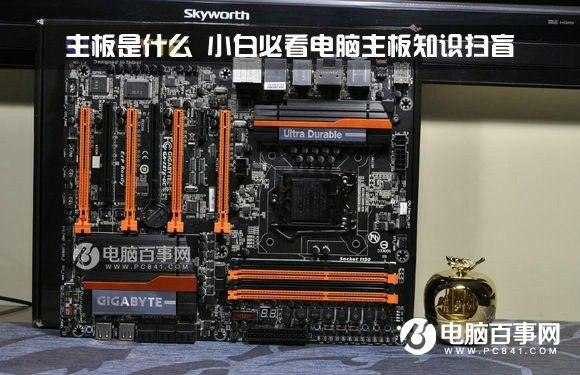

主板是什么 小白必看电脑主板知识扫盲
主板相信很多电脑爱好者朋友都不会陌生,但对于一些新手朋友来说,可能对电脑主板是什么,主板的结构与组成以及功能方面等不太了解。今天“电脑百事网”就来科普一下主板的结构原理以及主板接口等与计算机息息相关的一些主板知识,相信新手朋友通读本文可以对主板有一个更高层次的了解。
一、主板是什么?
主板,又叫主机板(mainboard)、系统板(systemboard)或母板(motherboard),它安装在机箱内,是计算机最基本的也是最重要的部件之一。
主板一般为矩形电路板,上面安装了组成计算机的主要电路系统,一般有BIOS芯片、I/O控制芯片、键盘和面板控制开关接口、指示灯插接件、扩充插槽、主板及插卡的直流电源供电接插件等元件。
所以个人认为将主板单纯的认为只是一块集成PC插槽的电路板是不确切的。虽然现在的主板对PC性能的影响已经越来越小,但是主板就好比PC主机的骨骼和经络,选择一块具有适当功能(例如ITX主板对安装兼容性和无线功能的需求)和与其他配置相匹配的电气性能的主板还是很有必要的,对于主板,用户主要需考兼容、稳定性、扩展即可,优先建议选择主流型号品牌主板,稳定性更有保障。
主板的板型分类:
主板的板型分类是在选择主板时首先要考虑的问题之一,主板的板型会决定整台PC的大小与相应的扩展性。

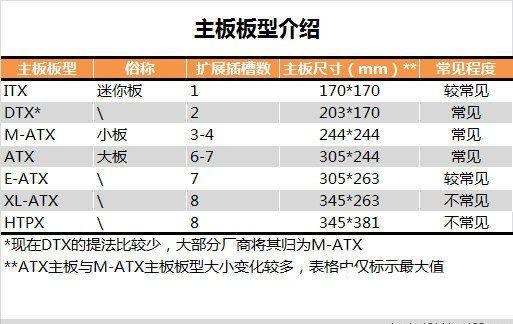

台式电脑的主板板型主要通过数主板的扩展插槽数来判断,以下是目前常见的主板板型。
其中最常见的就是ATX(大板),M-ATX(小板),ITX。ATX主板比较适合安装在中塔机箱中,M-ATX比较适合中塔\迷你塔机箱,ITX主板比较适合HTPC机箱。E-ATX、XL-ATX、HTPX则相对较少有相关产品,产品更多的集中在旗舰级产品或服务器级产品。
二、主板的灵魂:芯片组
- 主板芯片组是什么

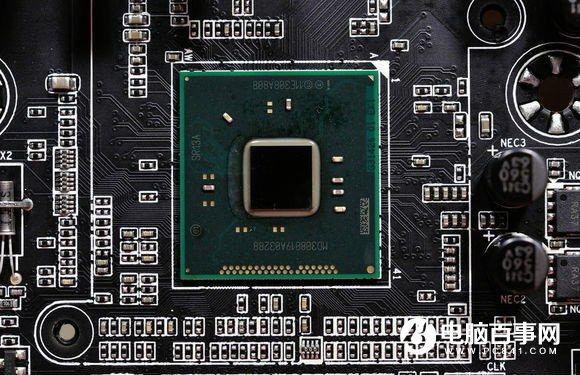

简单的说,芯片组是主板最重要的一颗集成芯片,他决定了主板可以使用什么CPU,可以具有多少原生接口和扩展能力(主板的扩展桥接芯片也要受到芯片组扩展能力的制约)。我们常说的H61主板,Z87主板都是说的主板芯片组的型号。图中就是一颗INTEL的Z87芯片组。
现在除了较为古老的AM3+接口的主板外,其他的主板均已经取消了北桥,芯片组芯片就位于南桥位置。一般来说主板型号中都会在前半部分标明主板的芯片组是什么。
- 主板的南北桥芯片在哪里:

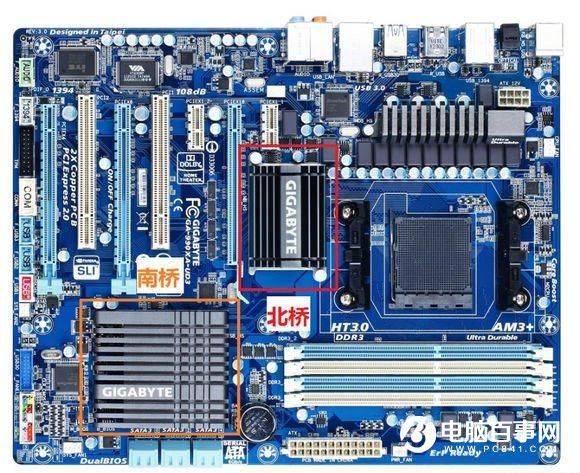

在非ITX的主板上南北桥位置是基本固定的,直接参考下图即可。在ITX主板中,现在在售的主板AM3+接口(带北桥)的ITX主板几乎没有,所以可以简单的说,非CPU供电部分的散热片下面就是南桥芯片。
- 主板芯片组的作用:

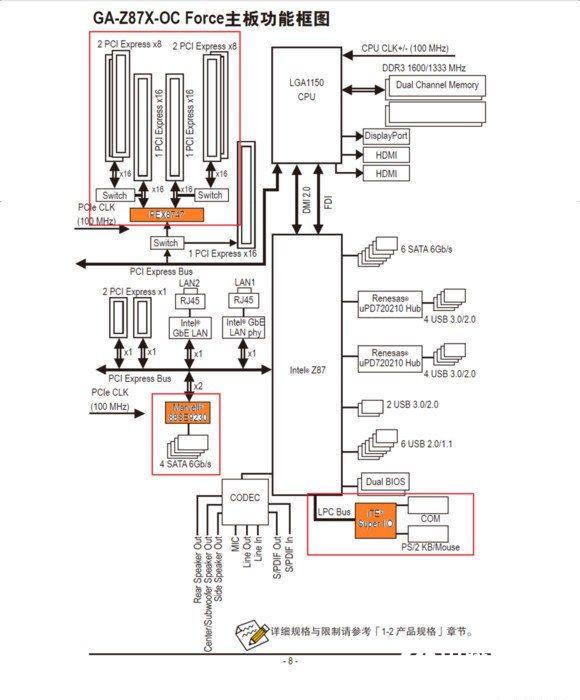

现在的CPU已经集成了内存控制器和显卡PCIe插槽的控制器,所以主板芯片组的作用就是将CPU与主板上的非显卡插槽、SATA接口、声卡网卡等设备连接在一起。下图一张Z87旗舰级产品的芯片架构图,可以看到很多第三方芯片(橙色)额外桥接、拆分的接口(红色)。
之所以会在本文中谈到这个比较晦涩的内容,就是要给大家建立原生接口的概念,这对于大家对下文的理解至关重要。
- 主板的原生接口
原生接口即指从主板芯片组或CPU中直接引出的主板接口,原生接口相比于主板桥接芯片引出的接口,往往具有更好的性能(速度更快更接近接口的标称性能)、更好的兼容性(INTEL的芯片组驱动包直接集成)。
建议大家在使用中应该优先使用原生接口。
