DXF Works(DXF文件数据提取软件)

DXF Works是一款dxf文件数据提取软件，帮助用户从DXF文件中提取各种坐标点和其他类型数据，用户可以打开DXF文件进行浏览、编辑等操作，使用非常方便，有需要可以下载。

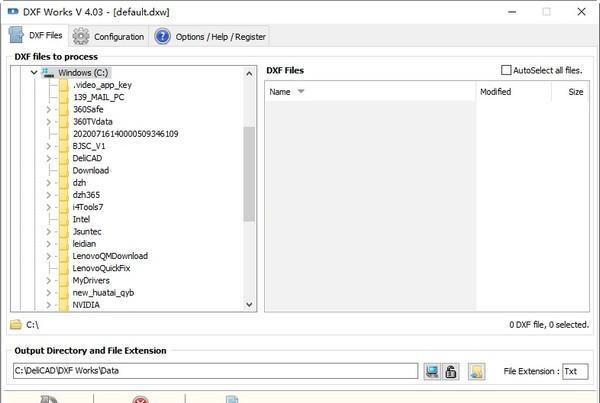

软件截图1

软件特色

直观的GUI，可让您浏览DXF文件打开DXFWorks时，您会看到一个简洁的用户界面，可浏览目录树以便轻松找到要处理的DXF文件。

选择它们后，您将在主窗口右侧的列表中看到它们，并带有允许您选择报告输出文件夹以及适当文件扩展名的选项。

让您提取坐标和其他类型的数据下一步，您需要进入“配置”部分，在这里您可以查看要处理的DXF实体。仅举几例，您将获得一些选项，例如点，圆，弧，线，样条线，3D面和块。

这也是您需要导航以精确指定要导出的数据的地方。行号，X，Y和Z坐标，实体类型，图层和句柄，文本字符串，标签和顺序号只是其中的一部分，并且提到您可以轻松更改列表中任何项目的优先级。

使您能够组织从DXF文件提取的数据。此外，该程序还可以帮助您在报表中插入数据名称，以便您可以轻松地将每个值与概念相关联。另外，为方便起见，还可以选择字段分隔符类型，并且诸如逗号，分号和空格之类的选项近在咫尺。

方便的工具，独立的AutoCAD的工作所有的一切，DXFWorks是一个方便的工具，帮助您提取坐标等各类从DXF文件中的信息，而不依赖于AutoCAD的。

使用方法

　　步骤1：选择要处理的DXF文件

使用左侧窗口浏览您的磁盘。DXF文件出现在右侧窗口。您可以在点击时按住[Ctrl]键选择多个文件。如果您选择该选项，那么该目录中的所有DXF文件将被自动选择。

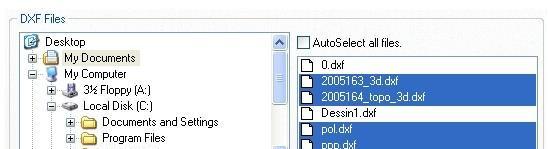

软件截图2

步骤2：选择数据文件的目标目录和扩展名

点击浏览您的磁盘并选择将创建数据文件的目录。点击使目标目录与DXF文件目录相同（在这种情况下，目标目录字段的颜色变成黄色）。

软件截图3

输入数据文件的文件扩展名（一般为TXT，XYZ或ASC，但也可以是任何其他）。

步骤3：选择要处理的DXF实体

软件截图4

只需在列表中选择必须处理的DXF实体。

根据实体的类型，DXF Works将导出一个或多个坐标点。

点：点的坐标。

圆：中心点的坐标。

弧：起点、终点和中心点的坐标。

椭圆：中心点的坐标。

线：起点、终点和中心点的坐标。

多行文字：插入点的坐标。

单行文字：插入点的坐标。

二维多线：多线的每个顶点的坐标，以及可选的 "附加点"，即通过曲线拟合或花键拟合添加的顶点。

3D Polyline : 多段线的每个顶点的坐标，以及可选的 "附加点"，即通过花键拟合添加的顶点。

花键：花键的每个 "控制点 "的坐标和/或花键的每个 "拟合点 "的坐标。

3D面：3D面的每个角的坐标。

块：插入点的坐标。您可以通过在 "块名："编辑框（）中给出要处理的块的名称来过滤您要处理的块。您可以给出多个用逗号隔开的名称，并使用通配符（*和 例如，PNT,*BL*将处理名称为PNT+唯一字符()的块，即PNT1、PNTx等，以及名称包含BL的块，即BL_abc、myBLock等。如果您想处理所有的数据块，请使用*或将此字段留空。

步骤4：选择要导出的数据

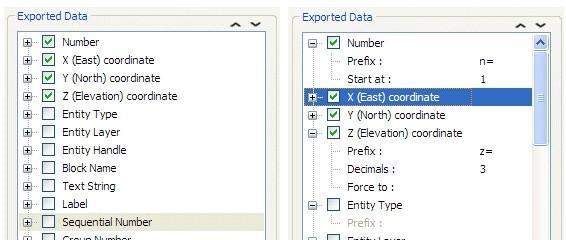

软件截图5

DXF Works可以导出以下数据到数据文件。

坐标：唯一编号，X（东）坐标，Y（北）坐标，Z（高程）坐标。

附加数据：除了坐标外，还可以导出具体数据。实体类型、实体层、实体手柄、块名、文本字符串、标签、序列号、组号。数据的导出顺序与它们在导出数据窗口中出现的顺序相同。使用按钮可向上或向下移动字段。

导出的数据可以用一个可选的前缀作为前缀，并且必须用您在 "字段分隔符 "框中选择的字段分隔符来分隔。在选择 "其他 "上选择一个预定义的分隔符，并输入字符作为分隔符使用。

选择在导出的数据文件顶部插入所选字段名称的选项。

软件截图6

在这个过程结束时，DXF Works显示了一个报告，给出了已处理的文件和实体计数的统计数据。这个文件以 "DXFWorksLog.txt "的名字保存在DXF Works的安装目录中。
